Reproduction d'un cache plastique
.png)
Résumé du projet

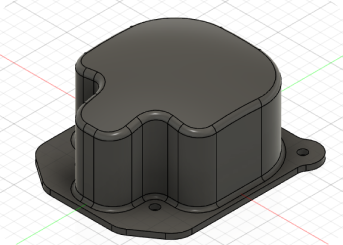

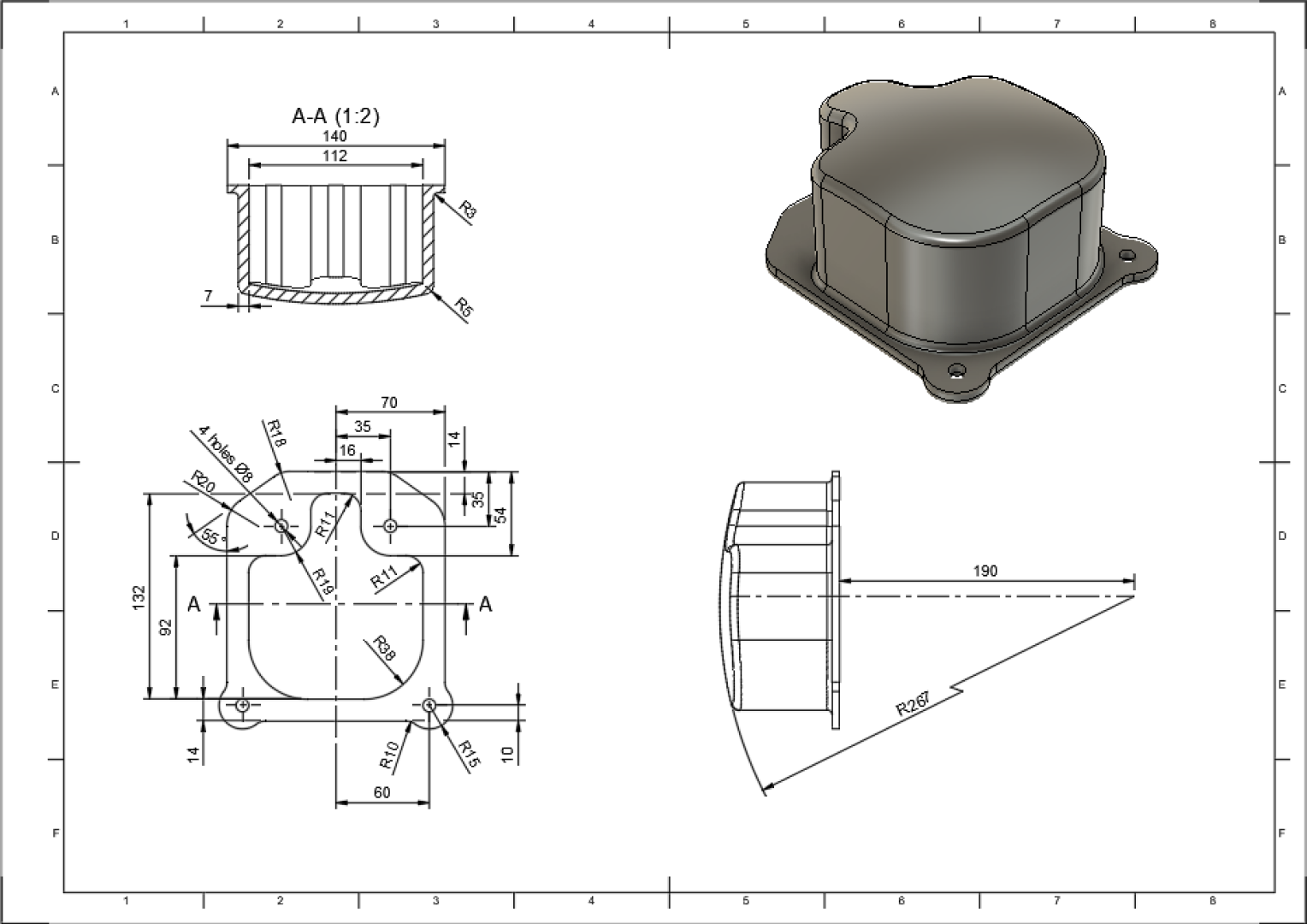

Ce projet avait pour but de reproduire un carter en plastique existant afin d’assurer sa fabrication ou son remplacement. Nous avons réalisé la modélisation 3D précise du carter à partir des dimensions relevées, en respectant les contraintes géométriques et techniques. Ensuite, nous avons effectué la mise en plan détaillée pour la fabrication, incluant les vues, cotes et tolérances nécessaires.
Objectifs du projet :
- Reproduire fidèlement un carter en plastique existant pour en permettre la fabrication ou le remplacement.
- Relever avec précision les dimensions du carter d’origine.
- Réaliser une modélisation 3D exacte du carter en respectant les contraintes techniques et géométriques.
- Produire une mise en plan détaillée pour la fabrication (vues, cotes, tolérances).
Compétences associées :
- Prise de mesures précises
- Modélisation 3D
- Mise en plan technique
- Compréhension des contraintes mécaniques
Conclusion
Ce projet a permis de reproduire avec exactitude un carter en plastique, en combinant rigueur technique et maîtrise des outils de conception. Grâce à une modélisation 3D fidèle et une mise en plan complète, la pièce est désormais prête à être fabriquée ou remplacée selon les besoins. Cette démarche met en valeur l’efficacité des technologies de CAO dans la rénovation ou la reproduction de pièces techniques, offrant une solution rapide, économique et précise dans un contexte industriel ou de maintenance.
