Conception d'un préhenseur de treillis en urgence

Le projet

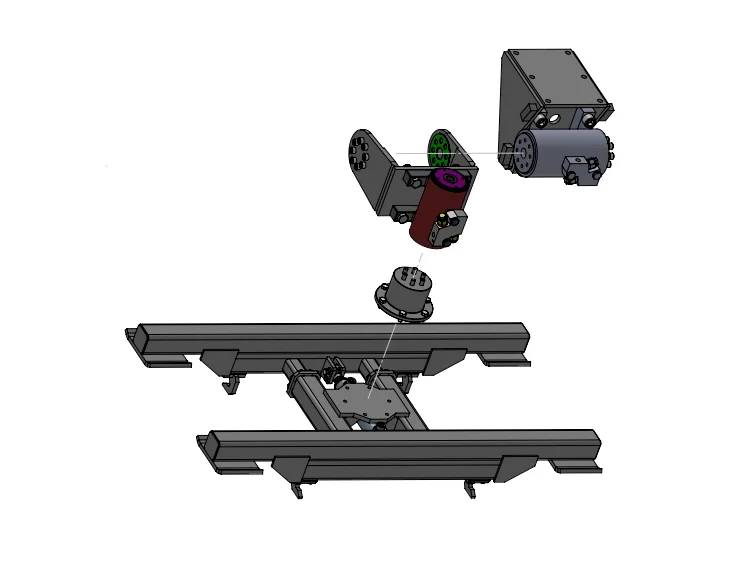

OnlyDrill devait faire évoluer rapidement un outillage spécifique : un préhenseur de treillis soudé. Le point de départ était mince : un modèle 3D obsolète, aucun plan de fabrication et plus aucun fabricant pour reprendre l'outillage.

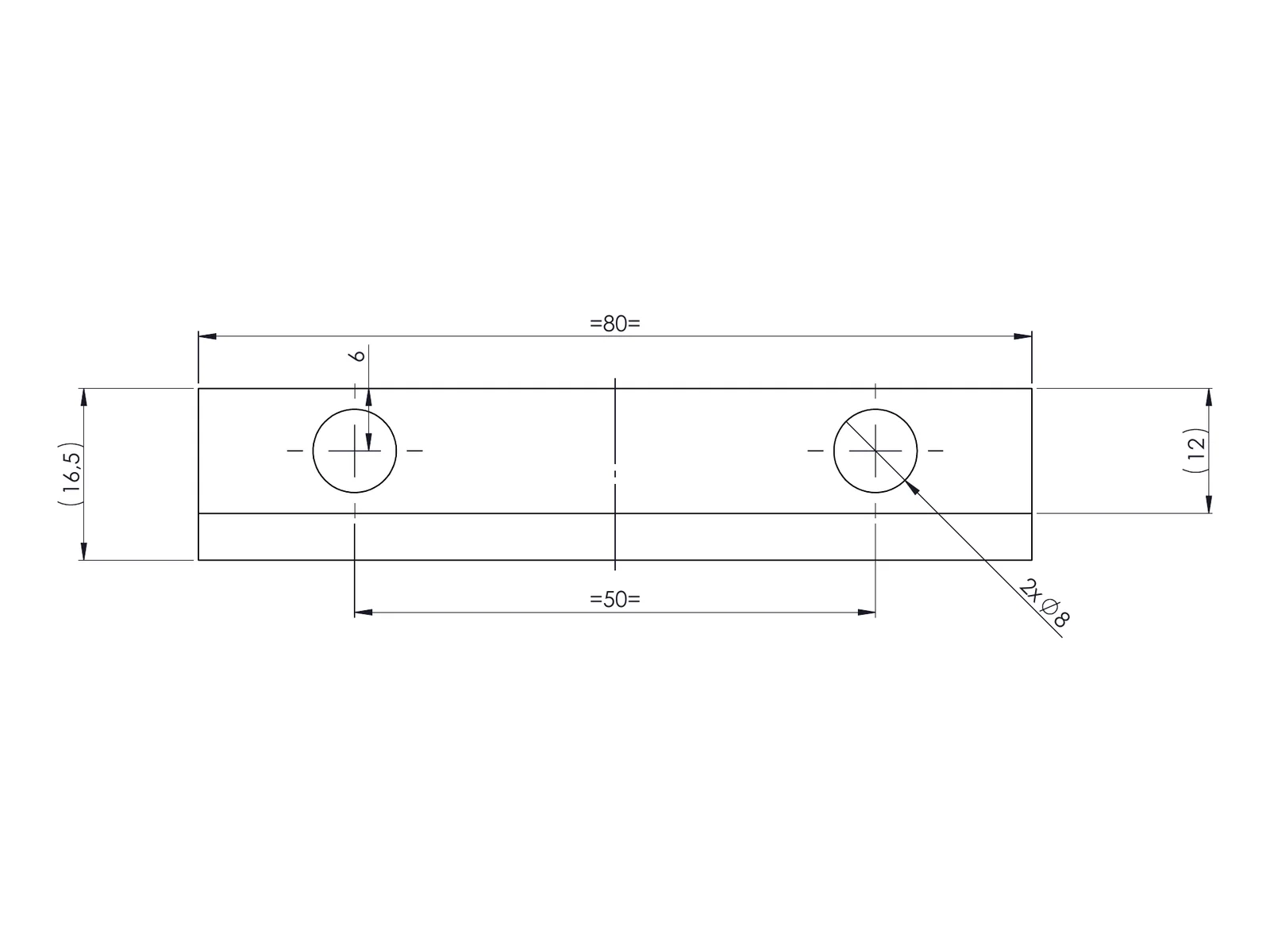

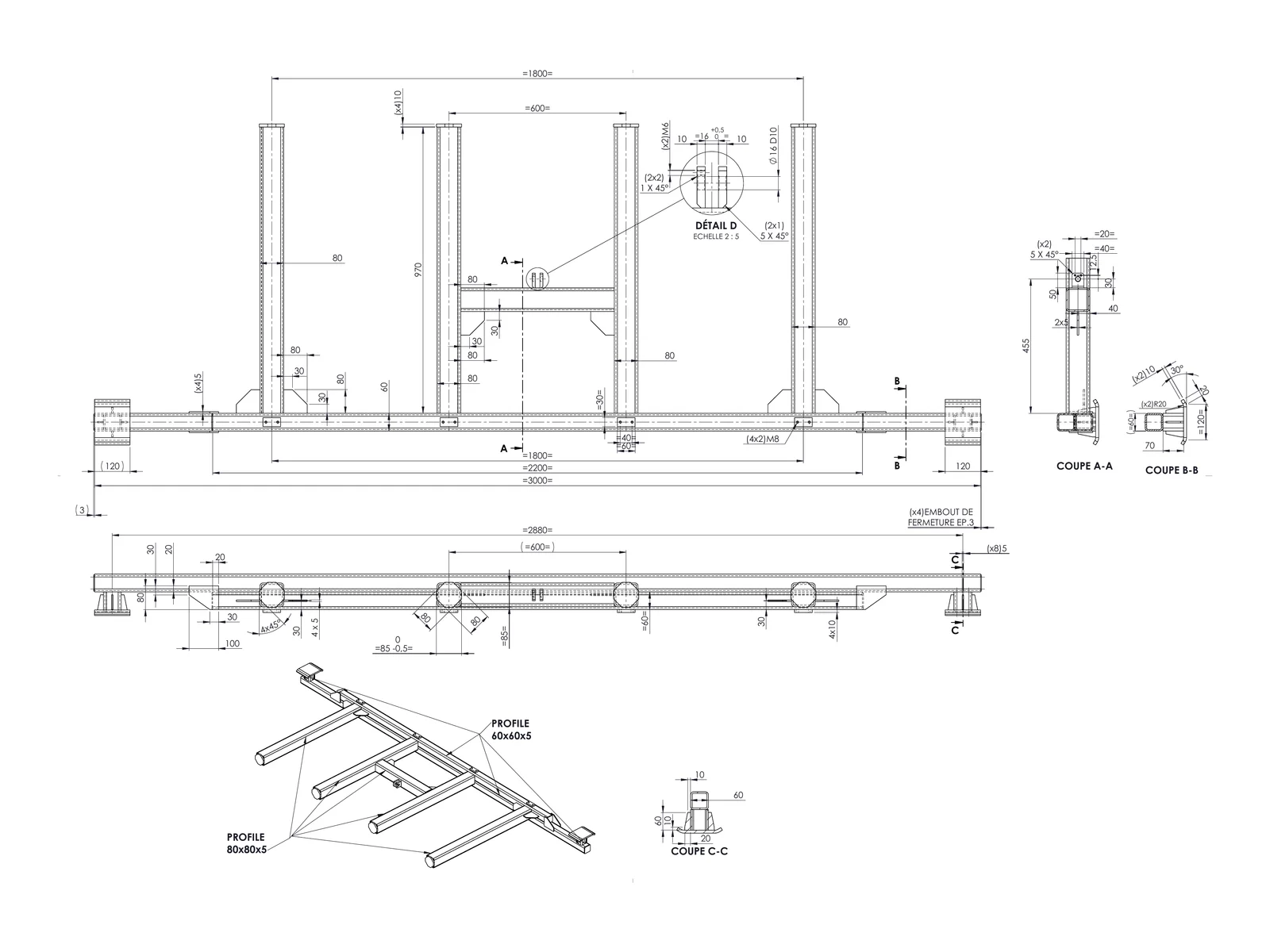

Nous avons repris la conception sous SolidWorks pour un format de 3000 × 1300 mm : une poutre fixe et une poutre mobile mécano-soudées en acier, guidées l'une dans l'autre, la fermeture des mors étant assurée par un vérin et l'orientation de l'ensemble par un vérin rotatif. Deux formes de mors ont été proposées, et des racleurs protègent les guidages. Les profilés de guidage ont été renforcés au fil de 3 indices de plan, en une semaine.

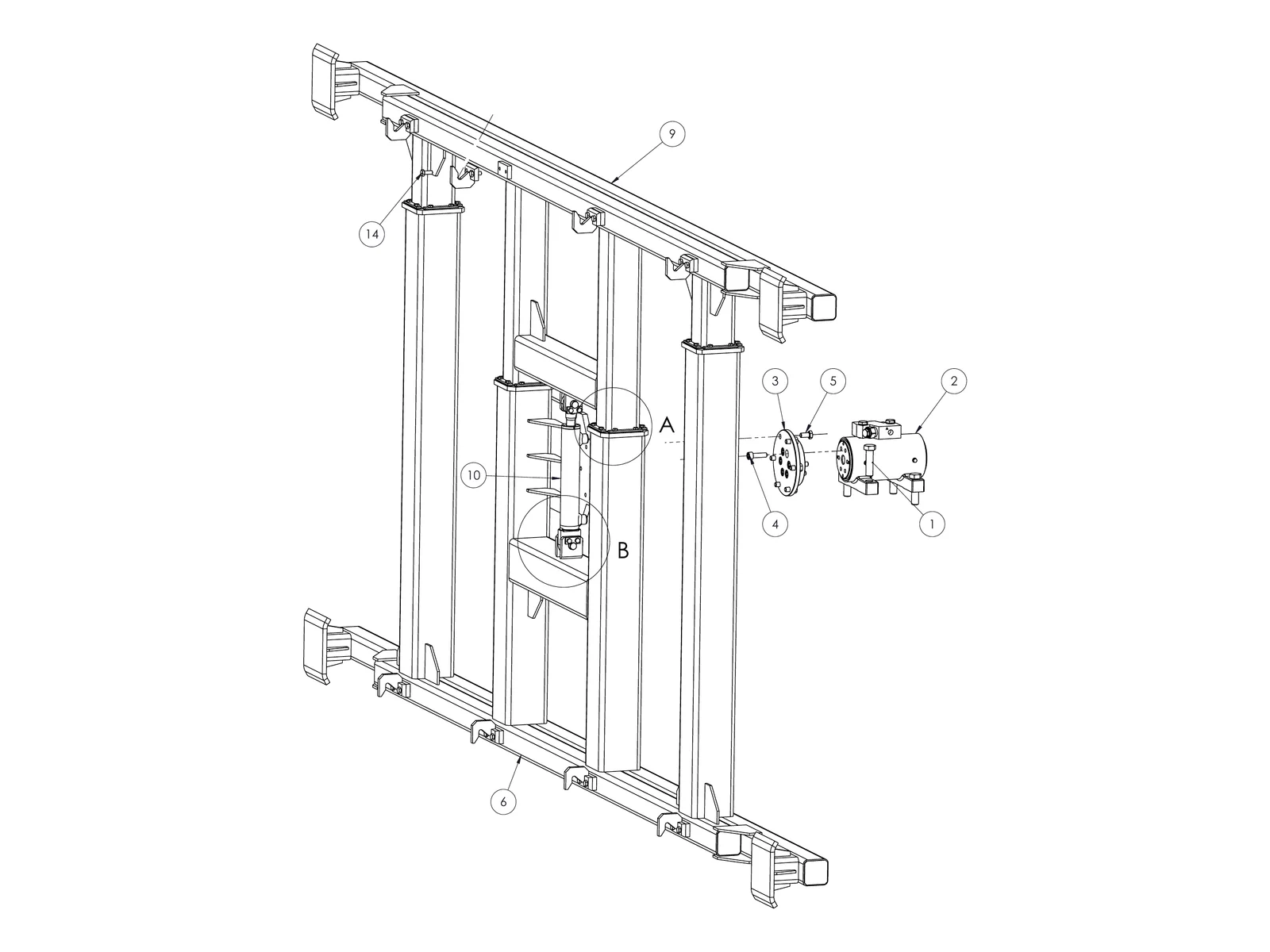

Plans d'ensemble et de détail cotés, nomenclature et fichiers STEP ont été livrés en une semaine. Avec un dossier de fabrication complet en main, la production a pu être lancée en urgence et menée en trois semaines : quatre semaines après le premier appel, le préhenseur était livré chez le client.
