Conception d'un berceau hybride pour foreuse

Le projet

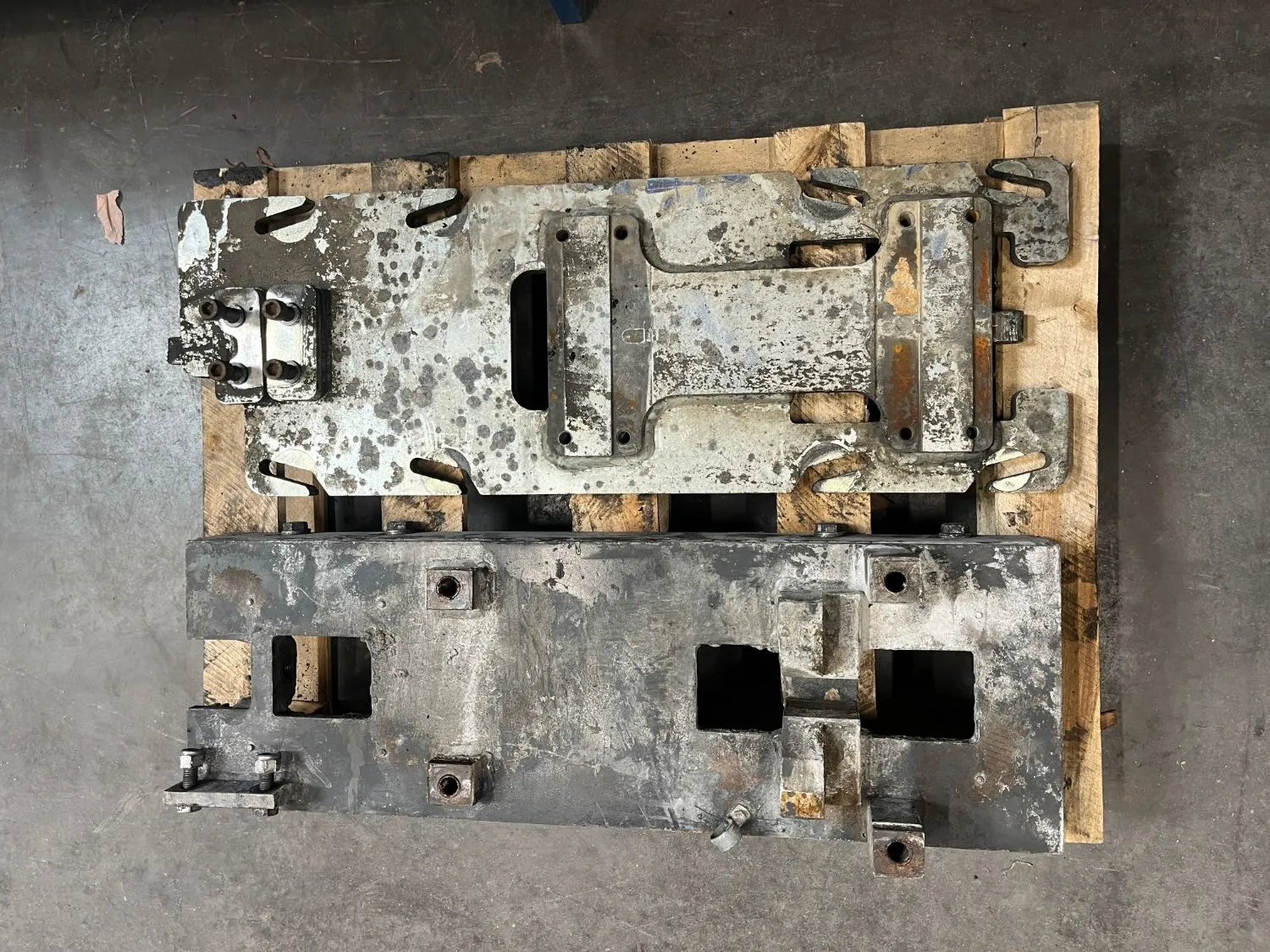

OnlyDrill souhaitait installer une foreuse sur une machine qui n'avait pas été prévue pour la recevoir. Deux berceaux existaient : l'un adapté à la foreuse, l'autre à la machine porteuse, chacun avec sa propre géométrie et ses propres points de fixation.

Nous avons relevé les deux berceaux et analysé leurs interfaces, puis conçu sous SolidWorks un berceau hybride mécano-soudé qui reprend les fixations de l'un et de l'autre : encoches, supports et taraudages nécessaires pour monter la foreuse sur la machine.

Le projet a abouti au plan de production du berceau (cotes, tolérances, soudures et taraudages), affiné en 3 révisions au fil des échanges avec le client jusqu'à la version de fabrication.
