Conception d'un chariot logistique mécano-soudé

Le projet

Un client industriel nous a confié la conception d'un chariot logistique destiné au transport et à la préparation de marchandises. Le chariot devait regrouper plusieurs fonctions sur un encombrement réduit : stockage de bacs, rangement de pièces hors gabarit et accès sécurisé aux étagères hautes.

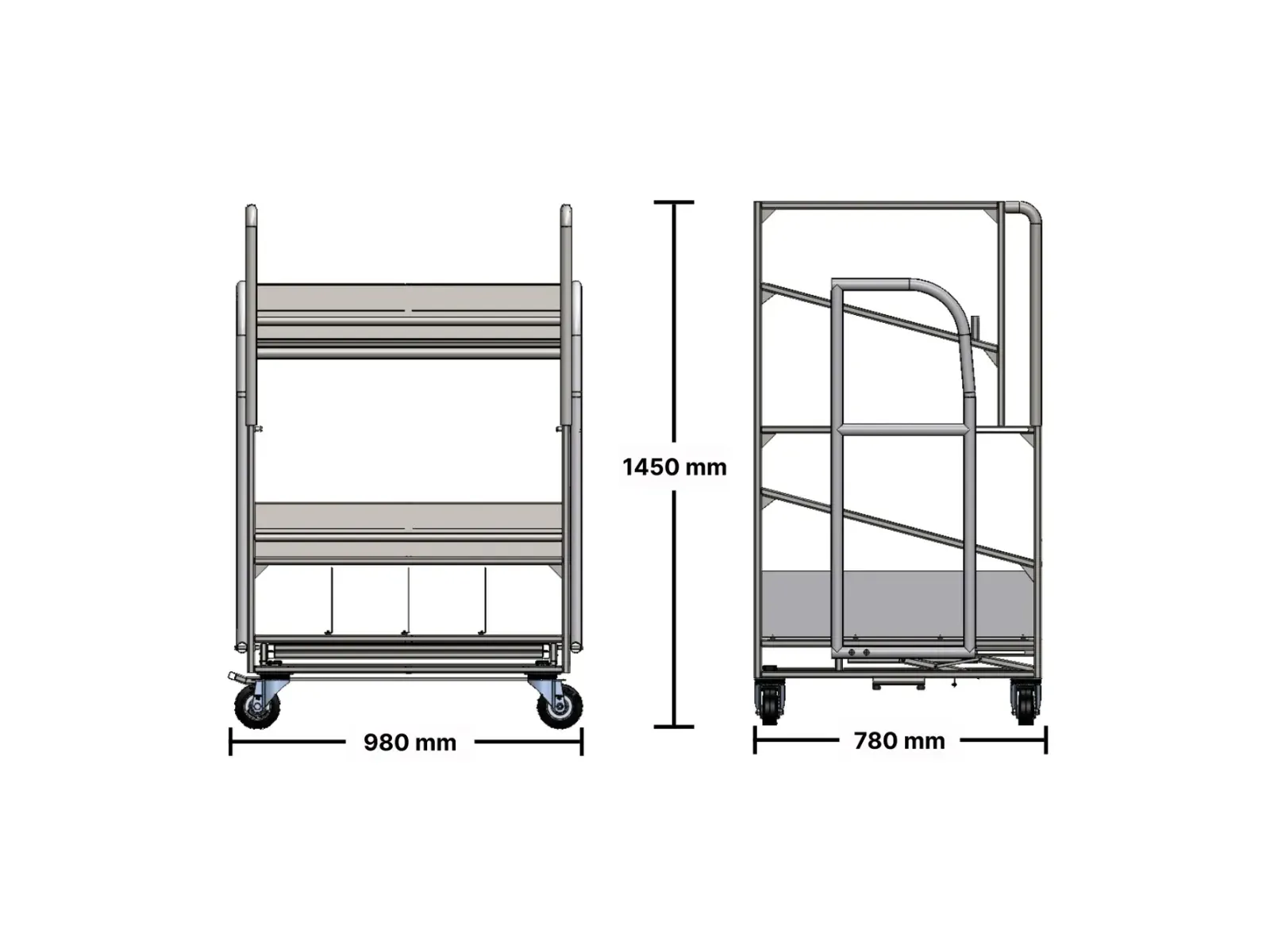

Nous avons conçu sous SolidWorks une structure mécano-soudée en acier S235 de 980 × 780 × 1450 mm, montée sur 4 roues pivotantes avec freinage centralisé à pédale. Le chariot intègre 2 étagères inclinées pouvant recevoir chacune 2 bacs, une étagère hors gabarit divisée en 4 compartiments par des cloisons aimantées, des poignées horizontale et verticale, ainsi qu'une marche équipée de garde-corps coulissants en aluminium. Nous avons ensuite réalisé l'ensemble des plans de fabrication de la structure.

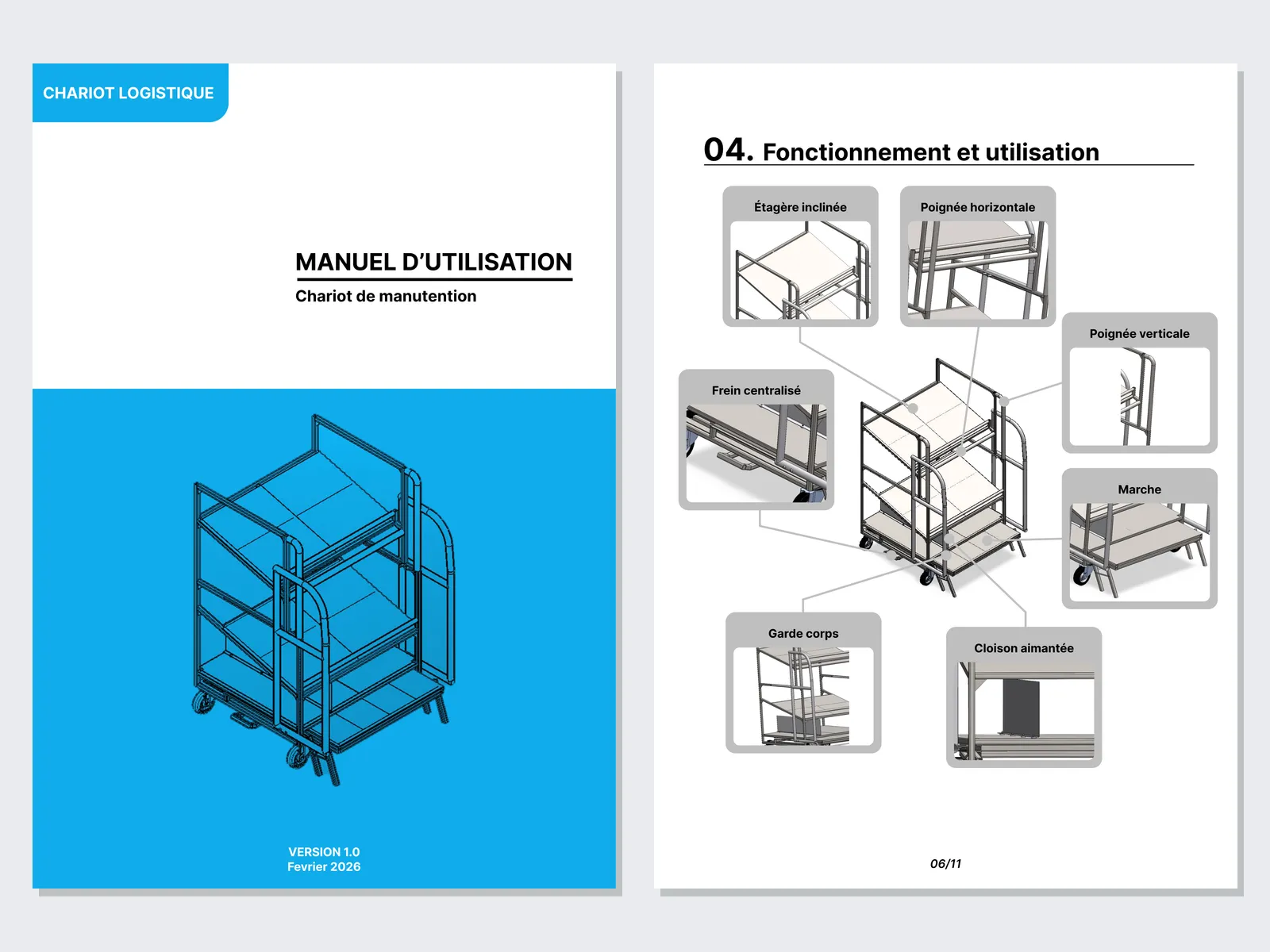

Pour accompagner la mise en service, nous avons rédigé le manuel d'utilisation du chariot : consignes de sécurité, caractéristiques techniques, fonctionnement de chaque équipement et plan de maintenance quotidienne, hebdomadaire et annuelle.
